E-ruimte
Inleiding
Zoals eerder verteld wordt het gehele kermisplein door één voeding van stroom voorzien. De E-ruimte zal de stroom verdelen naar alle gebruikers die ik heb gedefinieerd middels een bedieningspaneel. De achterkant van het bedieningspaneel is verbonden met de stroomverdelers die in de E-ruimte zijn opgesteld.
Foto van de stroomverdelers

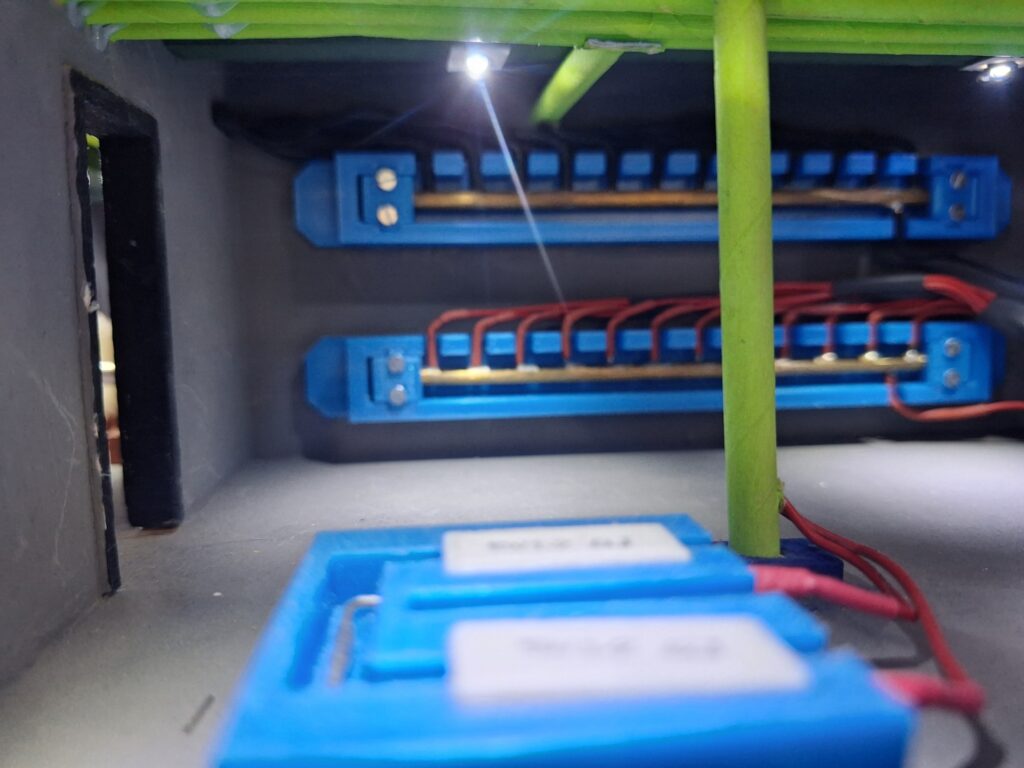

Hier een mooie foto van de E-ruimte met aan de wand beide stroomverdeler, eentje voor de + (rood) en eentje voor de – (zwart). Op de voorgrond een beetje wazige de motorweerstanden.
Detail bedieningspaneel
Dit screen shot van het bedieningspaneel geeft duidelijk weer welke gebruikers ik heb gedefinieerd. Deze 12 gebruikers dienen allemaal van een 6 Volt voeding te worden voorzien en daar zijn mijn verdeelbalken op gebaseerd. Op de foto ernaast zijn de controle lampjes die aangeven welke gebruiker aan staat duidelijk zichtbaar. Je hoeft geen genie te zijn om te bedenken dat de achterkant van dit controlepaneel een wir-war aan draadjes herbergt. De rode voedingsplug rechtsonder staat in verbinding met de onderste aansluiting van de verdeelbalk en de twaalf bovenste aansluitingen gaan direct naar de tweepolige schakelaar van de betreffend gebruiker. Van de andere pool gaat een nieuwe draad dan via de kabelgoten naar de gebruiker. Het controle lampje staat in een paralelle schakeling met deze schakelaar zodat de stroomvoorziening naar de betreffende gebruiker niet verstoord wordt bij een defect controlelampje. Hoe dan ook als je precies wilt weten hoe het allemaal geschakeld is moet je verderkijken in de downloadtabel verderop in deze pagina.
Detail verdeelheader

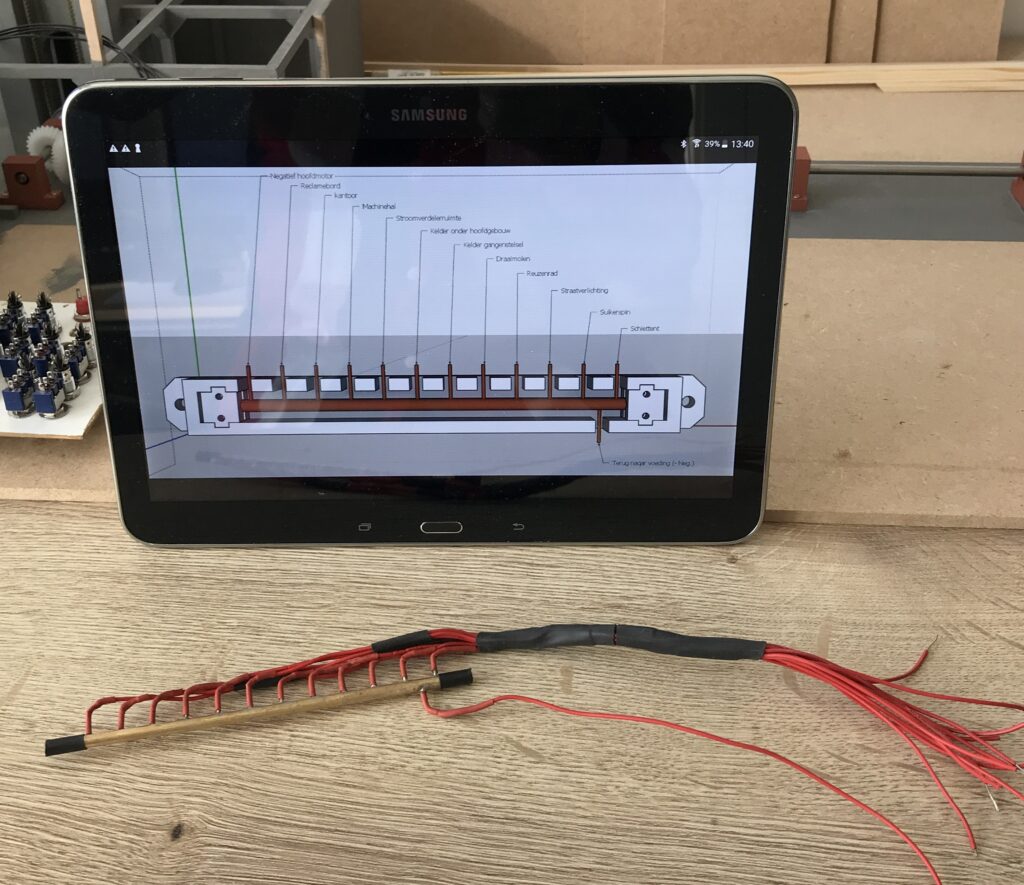

Mooie afbeelding van een header met op het tablet het ontwerp samen met de houder. Voor de header is de onderste aansluiting voor de voeding en de bovenste draden gaan dan naar het bedieningspaneel. De header is gemaakt van een koperen buis met een diameter van 4 mm (4*32=128 mm) vervolgens heb ik er 13 gaatjes van 1 mm ingeboord en daar massief koperen draadjes van rond 1 mm ingesoldeerd. Daarna zijn de draden + (rood=positief) eraan gesoldeerd en is het allemaal met krimpkousjes afgewerkt. Het was voor mij met mijn beperkingen een behoorlijke uitdaging maar het is me toch gelukt en daarna heb ik er nog eentje gemaakt voor de – (zwart=negatief).
Creatief ontwerp van een kroonsteen
De titel boven deze foto’s maakt het voor de lezer niet eenvoudiger, maar ik kwam tijdens de bekabeling van mijn bedieningspaneel een probleem tegen. Hoe …….
Weerstanden voor de hoofdmotor
Deze twee weerstanden in serie geschakeld waren nodig om mijn hoofdmotor op het juiste toerental te krijgen. Als ik een traploze regeling had gewild dan zou ik een potmeter hebben gekozen maar dit ontwerp vond ik wel leuk en past prima in mijn E-ruimte. Voor meer details zie mijn download sectie verderop in deze pagina.
Data sheets/Tekeningen Hoofdmotor
Montage E-ruimte
De montage werkzaamheden voor de E-ruimte gingen hoofdzakelijk over de bekabeling van de stroomverdelers en het bedieningspaneel. Onderstaande onderdelen zijn de hoofdcomponenten die zich in de E-ruimte bevinden:
- Bedieningspaneel compleet met schakelaars en verklikkerlampje
- Verdeelheaders voor de positieve en negatieve polen
- Verdeelheaderhouders 3D-geprint, materiaal PLA
- Weerstanden voor de hoofdmotor
- Weerstandhouder 3D-geprint, materiaal PLA
- De creatieve kroonsteen 3D-geprint, materiaal PLA
Bedieningspaneel
Het bedieningspaneel is gemaakt uit 3 mm dikke kunststof plaat, voor de afmetingen zie mijn download sectie van deze pagina. Na de montage van de schakelaar, LED-lichtjes en voedingspluggen kon de bekabeling beginnen en zoals jullie wel kunnen begrijpen was dat een enorme uitdaging. Voor de gebruikte componenþen verwijs ik weer naar de downloadsectie van deze pagina. Het bedieningspaneel is gemonteerd aan de voorkant van de E-ruimte en is onderdeel van de fundatieplaat van de kermis.
Verdeelheaders
Verdeelheaderhouders
Weerstanden hoofdmotor
Weerstandhouder
Creatieve kroonsteen
Deze pagina moet nog verder ingevuld worden.
